여러 개의 12V 고전력 릴레이를 병렬로 연결하는 것은 더 높은 전류 부하를 처리하거나 여러 장치에 전기적 스트레스를 분산해야 할 때 실용적인 솔루션이 될 수 있습니다. 12V 고전력 계전기 공급업체로서 저는 이러한 병렬 연결을 구현하는 적절한 방법에 관해 수많은 문의를 받았습니다. 이 블로그에서는 주요 고려 사항 및 모범 사례와 함께 여러 개의 12V 고전력 릴레이를 병렬로 연결하는 방법에 대한 포괄적인 통찰력을 공유하겠습니다.
12V 고전력 계전기의 기본 이해
병렬 연결 프로세스를 살펴보기 전에 12V 고전력 릴레이에 대해 확실히 이해하는 것이 중요합니다. 이 계전기는 상대적으로 낮은 전압 12V 제어 신호를 사용하여 고전류 회로를 제어하도록 설계되었습니다. 전자석과 접점 세트로 구성됩니다. 릴레이 코일에 12V 전원이 인가되면 전자석이 활성화되어 접점을 닫거나 열어 고전류 회로를 제어합니다.

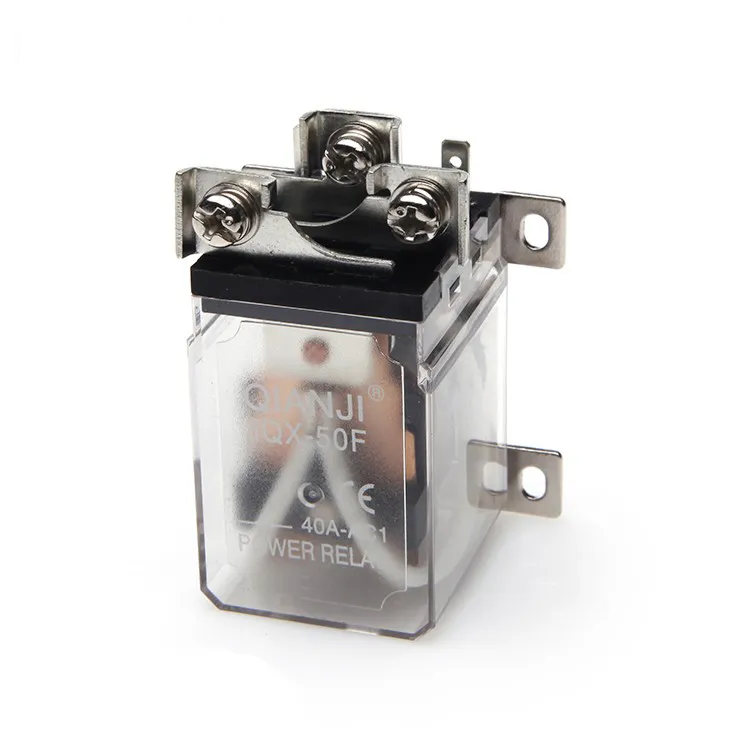

시중에는 다양한 12V 고전력 계전기가 나와 있습니다. 예를 들어,고전류 릴레이 12V높은 전류 흐름을 처리하도록 특별히 설계되어 많은 양의 전력을 전환해야 하는 애플리케이션에 적합합니다. 그만큼투명 12V 고전력 릴레이 6핀작동 중 내부 구성 요소를 육안으로 검사하는 데 유용할 수 있는 독특한 투명 디자인을 제공합니다. 그리고릴레이 Jqx 62f 120a최대 120암페어까지 처리할 수 있는 고성능 계전기로 고강도 애플리케이션에 이상적입니다.
릴레이를 병렬로 연결하는 이유
여러 개의 12V 고전력 릴레이를 병렬로 연결해야 하는 몇 가지 중요한 이유가 있습니다. 주된 이유 중 하나는 전체 전류 처리 용량을 늘리는 것입니다. 각 계전기에는 최대 정격 전류가 있으며 여러 계전기를 병렬로 연결하면 시스템이 처리할 수 있는 총 전류를 효과적으로 늘릴 수 있습니다. 이는 고전류가 필요한 산업 기계, 전원 공급 장치 및 대규모 조명 시스템과 같은 응용 분야에서 특히 중요합니다.
또 다른 이유는 시스템의 신뢰성을 향상시키기 위해서입니다. 병렬 릴레이 구성에서는 한 릴레이에 장애가 발생해도 다른 릴레이가 계속 작동하여 회로가 계속 작동하도록 할 수 있습니다. 이러한 중복성은 중요한 애플리케이션에서 중요한 시스템 가동 중지 시간의 위험을 크게 줄일 수 있습니다.
병렬 릴레이 연결에 대한 단계별 가이드
1. 올바른 릴레이 선택
여러 개의 12V 고전력 릴레이를 병렬로 연결하는 첫 번째 단계는 애플리케이션에 적합한 릴레이를 선택하는 것입니다. 모든 릴레이의 전압 정격(이 경우 12V)과 전류 정격이 유사한지 확인하십시오. 전류 정격이 크게 다른 계전기를 사용하면 전류 분포가 고르지 않아 일부 계전기가 과열되어 조기에 고장날 수 있습니다.
2. 배선 준비
연결을 시작하기 전에 병렬 연결된 릴레이의 총 전류를 처리할 수 있는 적절한 게이지 와이어를 포함하여 필요한 모든 배선 재료를 모으십시오. 와이어 게이지는 회로를 통해 흐르는 총 전류에 의해 결정됩니다. 전압 강하를 최소화하기 위해 더 높은 전류 애플리케이션에는 더 큰 게이지 와이어(더 낮은 AWG 번호)가 필요합니다.
3. 코일 연결하기
모든 릴레이의 코일은 병렬로 연결되어야 합니다. 이는 모든 릴레이 코일의 양극 단자를 함께 연결한 다음 12V 전원 공급 장치의 양극 단자에 연결해야 함을 의미합니다. 마찬가지로 모든 릴레이 코일의 음극 단자를 함께 연결한 다음 12V 전원 공급 장치의 음극 단자에 연결해야 합니다. 이렇게 하면 12V 제어 신호가 적용될 때 모든 릴레이에 동시에 전원이 공급됩니다.
4. 연락처 연결
릴레이 접점도 병렬로 연결됩니다. 상시 개방(NO) 접점의 경우 모든 NO 접점은 소스의 전력이 부하에 도달하기 전에 모든 접점을 통해 흐르는 방식으로 연결되어야 합니다. 마찬가지로 NC(상시 폐쇄) 접점의 경우 전류 경로가 모든 NC 접점을 통과하도록 연결해야 합니다.
5. 연결 테스트
배선을 완료한 후에는 병렬 연결된 릴레이 시스템을 테스트하는 것이 중요합니다. 코일에 12V 제어 신호를 적용하고 모든 릴레이에 전원이 공급되는지 확인합니다. 릴레이 전체에 비정상적인 발열이나 과도한 전압 강하가 있는지 확인하십시오. 멀티미터를 사용하여 각 릴레이를 통해 흐르는 전류를 측정하여 전류가 균등하게 분배되는지 확인하십시오.
병렬 릴레이 연결에 대한 주요 고려 사항
1. 현재 공유
병렬로 연결된 릴레이 간에 균일한 전류 공유를 달성하는 것이 중요합니다. 릴레이의 접촉 저항 차이로 인해 전류 분포가 고르지 않을 수 있습니다. 일부 계전기는 다른 계전기보다 더 많은 전류를 전달하여 과열되고 수명이 단축될 수 있습니다. 이 문제를 해결하려면 각 릴레이의 접점과 직렬로 전류 공유 저항기를 사용할 수 있습니다. 이러한 저항은 전류 흐름의 균형을 맞추는 데 도움이 될 수 있습니다.
2. 동기화
릴레이는 동시에 작동하도록 동기화되어야 합니다. 한 계전기의 작동이 다른 계전기에 비해 지연되면 일시적인 서지가 발생할 수 있으며 전류 분포가 고르지 않게 될 수도 있습니다. 일관된 응답 시간을 갖춘 고품질 릴레이는 동기화 문제를 최소화하는 데 도움이 될 수 있습니다.
3. 냉각
고전력 계전기는 작동 중에 열이 발생하므로 적절한 냉각이 필수적입니다. 병렬 릴레이 구성에서는 발생하는 열이 상당할 수 있습니다. 릴레이가 통풍이 잘 되는 곳에 설치되었는지 확인하고 필요한 경우 방열판을 사용하십시오. 적절한 냉각은 릴레이 과열을 방지하고 수명을 연장할 수 있습니다.
병렬 연결형 12V 고전력 계전기의 응용
병렬 연결 12V 고전력 계전기는 다양한 용도로 사용됩니다. 자동차 산업에서는 고출력 오디오 시스템, 전기 자동차 충전 회로 및 전동 파워 스티어링 시스템에 사용할 수 있습니다. 산업 환경에서는 모터 제어 회로, 배터리 충전 시스템 및 무정전 전원 공급 장치(UPS)에 사용됩니다.
결론
여러 개의 12V 고전력 계전기를 병렬로 연결하는 것은 고전류 부하를 처리하고 시스템 신뢰성을 향상시키기 위한 실행 가능한 솔루션입니다. 단계별 가이드를 따르고 전류 공유, 동기화 및 냉각과 같은 주요 요소를 고려하면 성공적인 병렬 릴레이 연결을 보장할 수 있습니다.
병렬 연결 요구 사항에 맞는 고품질 12V 고전력 계전기 구입에 관심이 있거나 계전기 선택 및 적용에 관한 질문이 있는 경우 당사에서 도와드리겠습니다. 자세한 내용을 알아보고 조달 논의를 시작하려면 언제든지 당사에 문의하세요.
참고자료
- Eaton Corporation의 "릴레이 핸드북"
- 다양한 릴레이 제조업체의 기술 문서
