안녕하세요! 저는 DC 12V 계전기 공급업체로서 전력 소비를 줄이는 것이 얼마나 중요한지 직접 경험했습니다. 에너지를 절약할 수 있을 뿐만 아니라 릴레이의 수명을 연장하고 비용을 절감할 수 있습니다. 이번 블로그 게시물에서는 이를 달성하는 방법에 대한 몇 가지 실용적인 팁을 공유하겠습니다.
올바른 릴레이를 선택하세요
전력 소비를 줄이는 첫 번째 단계는 애플리케이션에 적합한 릴레이를 선택하는 것입니다. 릴레이마다 전력 요구 사항이 다르므로 필요에 맞는 릴레이를 선택하는 것이 중요합니다. 예를 들어, 저전력 프로젝트를 진행 중인 경우 다음을 고려해 볼 수 있습니다.12V 소형 릴레이. 이 계전기는 소형으로 설계되었으며 대형 계전기에 비해 전력 소비가 적습니다. 소형 전자 장치나 자동차 제어 시스템과 같이 공간과 전력이 중요한 애플리케이션에 적합합니다.

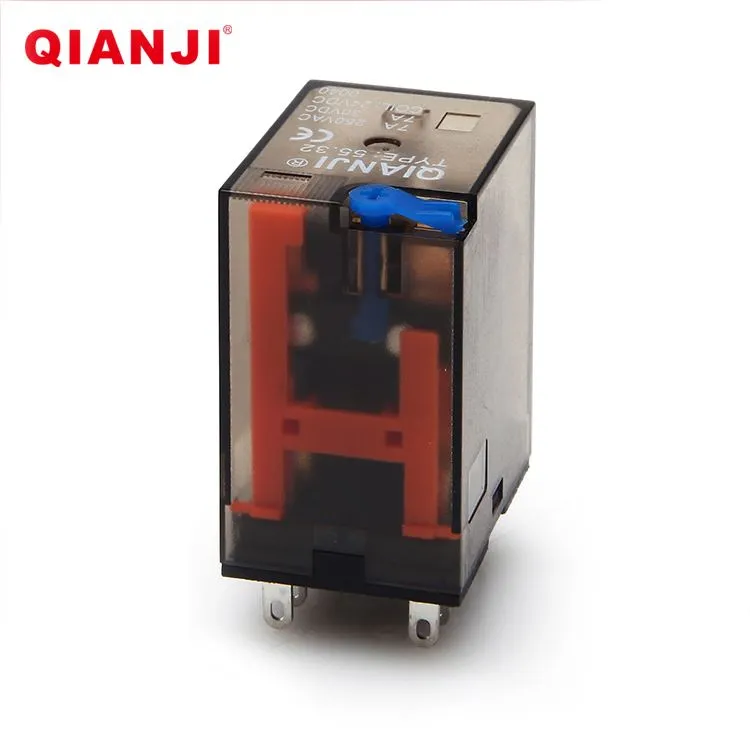

반면, 더 높은 정격 전류의 릴레이가 필요한 경우10a 12v 범용 릴레이더 나은 선택이 될 수 있습니다. 그러나 릴레이 크기를 너무 결정하지 않았는지 확인하십시오. 필요한 것보다 훨씬 높은 전류 정격을 가진 릴레이를 사용하면 불필요한 전력 소비가 발생합니다.
코일 전압 최적화
릴레이 코일에 적용되는 전압은 전력 소비에 큰 영향을 미칩니다. 릴레이 코일이 소비하는 전력은 P = V²/R 공식을 사용하여 계산할 수 있습니다. 여기서 P는 전력, V는 전압, R은 저항입니다. 코일에 인가되는 전압이 정격 전압보다 높으면 전력 소비가 크게 증가합니다. 따라서 릴레이 코일에 공급되는 전압이 정격 전압에 최대한 가깝도록 하는 것이 중요합니다.
DC 12V 릴레이의 경우 안정적인 12V 전원 공급을 목표로 해야 합니다. 공급 전압의 변동으로 인해 릴레이가 더 많은 전력을 소비할 수 있습니다. 안정적인 전압을 유지하려면 전압 조정 기능이 우수한 전압 조정기나 전원 공급 장치를 사용할 수 있습니다. 가변 전원이 있는 경우 릴레이의 정격 12V에 맞게 정확하게 조정하십시오.
펄스 폭 변조(PWM) 사용
펄스 폭 변조는 릴레이 코일의 평균 전력 소비를 줄이는 데 사용할 수 있는 기술입니다. 코일에 연속 12V를 적용하는 대신 일련의 펄스를 적용합니다. 이러한 펄스의 폭을 변경하면 코일에 적용되는 평균 전압을 제어하여 전력 소비를 줄일 수 있습니다.
작동 방법은 다음과 같습니다. 펄스가 높으면 릴레이에 전원이 공급됩니다. 펄스가 낮으면 릴레이에 전원이 공급되지 않습니다. 듀티 사이클(펄스의 총 시간에 대한 높은 시간의 비율)을 조정하면 코일이 소비하는 평균 전력을 줄일 수 있습니다. 예를 들어, 듀티 사이클을 50%로 설정하면 릴레이는 절반 시간 동안 전원이 공급되고 나머지 절반 동안 전원이 차단됩니다. 이를 통해 전력 소비를 효과적으로 절반으로 줄일 수 있습니다.
PWM을 구현하려면 마이크로컨트롤러나 PWM 컨트롤러가 필요합니다. 이러한 장치는 원하는 듀티 사이클로 펄스를 생성하도록 프로그래밍할 수 있습니다. 이는 특히 계전기에 지속적으로 전원을 공급할 필요가 없는 응용 분야에서 전력 소비를 줄이는 상대적으로 간단하고 비용 효율적인 방법입니다.
래칭 릴레이 고려
래칭 릴레이는 전력 소비를 줄이는 또 다른 훌륭한 옵션입니다. 기존 릴레이와 달리 래칭 릴레이는 코일의 전원이 차단된 후에도 상태(열림 또는 닫힘)를 유지합니다. 이는 릴레이의 상태를 변경하기 위해 짧은 기간 동안만 코일에 전원을 공급하면 전원을 제거할 수 있음을 의미합니다.
예를 들어, 릴레이를 사용하여 회로를 켜고 싶다고 가정해 보겠습니다. 기존 릴레이의 경우 릴레이를 닫은 상태로 유지하려면 코일에 계속 전원을 공급해야 합니다. 그러나 래칭 릴레이를 사용하면 코일에 짧은 펄스를 보내 릴레이를 닫을 수 있으며, 그러면 릴레이는 추가 전원 입력 없이 닫힌 상태를 유지합니다. 이는 특히 계전기가 오랫동안 특정 상태를 유지해야 하는 애플리케이션에서 상당한 전력 절감 효과를 가져올 수 있습니다.
플라이백 다이오드 사용
릴레이 코일의 전원이 차단되면 급격한 전류 변화로 인해 큰 전압 스파이크가 발생할 수 있습니다. 이러한 전압 스파이크는 릴레이 자체를 손상시킬 뿐만 아니라 추가 전력을 소비할 수도 있습니다. 이를 방지하려면 플라이백 다이오드를 사용해야 합니다.
플라이백 다이오드는 릴레이 코일과 병렬로 연결되지만 전력 흐름의 반대 방향입니다. 코일의 전원이 차단되면 플라이백 다이오드는 전류가 흐를 수 있는 경로를 제공하여 코일에 저장된 에너지를 점차적으로 소산시킵니다. 이는 전압 스파이크를 줄이고 스파이크로 인한 전력 손실을 방지하는 데에도 도움이 됩니다.
올바른 설치 및 배선
계전기를 설치하고 배선하는 방법도 전력 소비에 영향을 미칠 수 있습니다. 연결이 단단하고 깨끗한지 확인하십시오. 연결이 느슨하면 저항이 발생하여 전력 소비가 증가할 수 있습니다. 또한, 배선은 가능한 짧게 하십시오. 긴 전선은 더 많은 저항을 가지며 이로 인해 추가 전력 손실이 발생할 수 있습니다.
여러 개의 릴레이를 사용하는 경우 간섭 및 추가 전력 소비를 방지하기 위해 올바르게 배선되었는지 확인하세요. 각 릴레이가 올바른 전압을 얻을 수 있도록 적절한 전원 공급 분배 시스템을 사용하십시오.
유지보수 및 모니터링
릴레이를 정기적으로 유지 관리하고 모니터링하면 전력 소비 증가를 유발할 수 있는 문제를 식별하고 해결하는 데 도움이 됩니다. 마모된 접점이나 손상된 코일과 같은 마모 징후를 확인하십시오. 결함이 있는 릴레이를 즉시 교체하십시오.
전력 모니터링 장치를 사용하여 계전기의 전력 소비를 측정할 수도 있습니다. 이를 통해 전력 소비의 비정상적인 증가를 감지하고 시정 조치를 취할 수 있습니다.
결론
DC 12V 계전기의 전력 소비를 줄이는 것은 에너지 절약뿐만 아니라 계전기의 전반적인 성능과 수명에도 도움이 됩니다. 올바른 릴레이를 선택하고, 코일 전압을 최적화하고, PWM 및 래칭 릴레이와 같은 기술을 사용하고, 플라이백 다이오드를 설치하고, 적절한 배선을 보장하고, 정기적인 유지 관리를 수행함으로써 전력 사용량을 크게 줄일 수 있습니다.
고품질 DC 12V 계전기 시장에 있거나 전력 소비 절감에 대해 궁금한 점이 있으면 언제든지 문의해 주세요. 우리는 귀하의 특정 요구 사항에 가장 적합한 솔루션을 찾을 수 있도록 도와드립니다. 당신이 관심이 있는지 여부12V 소형 릴레이,12V 파란색 하우징 릴레이, 또는10a 12v 범용 릴레이, 우리가 도와드리겠습니다. 논의를 시작하고 귀하의 요구 사항을 충족하기 위해 어떻게 협력할 수 있는지 살펴보겠습니다.
참고자료
- Eaton Corporation의 "릴레이 핸드북"
- Bimal K. Bose의 "현대 전력 전자 장치 및 AC 드라이브"
- 릴레이 제조사의 다양한 기술 문서
