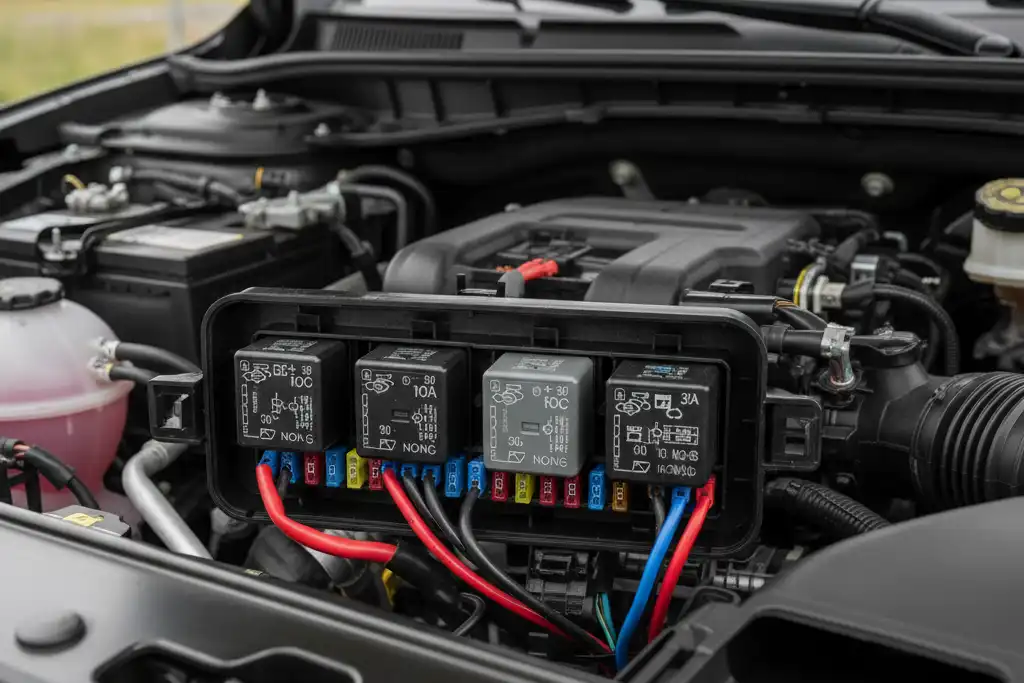

스위치가 있는 자동차 계전기: 2025년 안전 및 효율성 가이드

차량에 강력한 새 액세서리를 추가하는 것은 흥미진진한 일입니다. 밝은 LED 조명 바, 시끄러운 공기 경적, 고유량-선풍기 등 이러한 업그레이드를 통해 운전 경험을 변화시킬 수 있습니다. 그러나 배선 문제에 직면하면 흥분이 사라지는 경우가 많습니다.

진짜 문제는 단지 작동하도록 만드는 것이 아닙니다. 안전하게 만들고 있습니다. 고전력 구성요소를-대시보드 스위치에 직접 연결하는 것은 위험합니다. 이러한 접근 방식은 전기적 고장을 일으키고 화재 위험을 초래할 수 있습니다. 스위치가 있는 자동차 계전기가 필수적인 곳이 바로 여기입니다. 이는 건너뛸 여유가 없는 전문적인 솔루션입니다.

이 가이드는 귀하가 알아야 할 모든 것을 다룹니다. 이러한 구성 요소의 핵심 원칙을 살펴보고, 정확한 설치 단계를 살펴보고, 장기 유지 관리에 대해 논의하겠습니다.- 결국 귀하는 차량의 전기 시스템을 안전하고 효과적으로 업그레이드할 수 있다는 자신감을 갖게 될 것입니다.

기본 사항 이해

설치를 시작하기 전에 우리가 작업하는 내용을 이해해 봅시다. 스위치가 있는 자동차 계전기란 정확히 무엇입니까? 어떻게 작동하나요?

표준 자동차 계전기는 본질적으로 전자기 스위치입니다. 훨씬 더 크고 별도의 회로를 제어하기 위해 작은 전류를 사용합니다. 고전력 기기용 리모컨이라고 생각하세요.-

"스위치 포함" 버전을 사용하면 모든 것이 더 간단해집니다. 제어 스위치를 릴레이 하우징에 내장하거나 사전 배선된 키트의 일부로 제공합니다.- 이를 통해 원활하게 함께 작동하도록 설계된 완전한 시스템이 만들어집니다.

기본 원리

마법은 현재의 분리를 통해 일어납니다. 계전기는 낮은-전류 회로가 높은-전류 회로를 명령하도록 합니다.

작동 방식은 다음과 같습니다. 계전기 내부의 전자석을 통해 대시보드 스위치에서 작은 전류가 흐릅니다. 이는 금속 접점을 닫히게 만드는 자기장을 생성합니다. 이로써 별도의 고강도-회로가 완성됩니다.

보조 회로는 액세서리에 전원을 공급합니다. 배터리에서 직접 높은 전류량을 끌어옵니다. 동시에 객실의 작은 스위치는 위험한 전기 부하를 감지하지 못합니다.

표준 대 통합

표준 릴레이 설정과 통합 스위치가 있는 설정 중에서 선택하는 것은 복잡성과 편의성 요구 사항에 따라 달라집니다.

통합 키트는 모든 것을 크게 간소화합니다. 잠재적인 오류를 줄이고 모든 구성 요소가 처음부터 함께 작동하도록 보장합니다.

공통 핀 구성

대부분의 자동차 계전기는 표준 번호 지정 시스템을 따릅니다. 이를 통해 다양한 브랜드에 걸쳐 쉽게 이해할 수 있습니다. 4-핀 레이아웃은 단일 액세서리에 가장 일반적입니다.

핀 30은 높은-전류 입력을 처리합니다. 이는 일반적으로 인라인 퓨즈를 통해 배터리의 양극 단자에 직접 연결됩니다.

핀 87은 높은-전류 출력을 제공합니다. 이는 액세서리의 양극 단자에 연결됩니다.

핀 86은 트리거 신호를 수신합니다. 대시보드 스위치에 연결됩니다. 스위치를 켜면 여기에 작은 양의 전류가 전송됩니다.

핀 85는 코일 접지를 완료합니다. 이로써 저-전류 제어 회로가 완성되고 섀시 접지에 연결됩니다. 스위치는 핀 86으로의 전력 흐름을 제어합니다.

왜 필요한가요?

스위치와 함께 자동차 계전기를 사용하는 것은 편리하기만 한 것이 아닙니다. 이는 안전과 성능에 매우 중요합니다. 이점은 즉각적이고 측정 가능합니다.

제어 스위치에서 고전류 부하를 분리함으로써{0}}전문적인 전기 표준을 구현하게 됩니다. 이는 귀하의 차량과 귀하 자신을 모두 보호합니다.

포장 풀기 안전상의 이점

안전은 릴레이를 사용하는 주된 이유입니다. 하나를 건너 뛰면 재앙이 발생할 수 있습니다.

예방스위치과부하 및 화재 위험

대시보드 스위치는 일반적으로 최대 5~10A를 처리합니다. 강력한 LED 라이트 바는 20~30암페어를 쉽게 끌어올 수 있습니다. 스위치를 통해 해당 부하를 직접 실행하면 객실 내부에서 과열, 용융 및 화재 위험이 발생합니다. 릴레이는 이러한 위험을 완전히 제거합니다.

고전류 회로 분리-

최신 차량에는 민감한 전자 제어 장치와 모듈이 포함되어 있습니다. 고전류-배선은 이러한 시스템을 방해하는 전자기 간섭을 일으킬 수 있습니다. 릴레이는 섬세한 전자 장치로부터 멀리 떨어진 엔진 베이의 무거운{3}}게이지 배선을 유지합니다.

안정적인 액세서리 작동 보장

릴레이는 액세서리에 견고하고 신뢰할 수 있는 연결을 제공합니다. 이는 스위치 고장이나 부적절한 배선으로 인해 발생하는 깜박이는 조명이나 간헐적인 작동을 방지합니다.

전기 효율성 향상

안전 외에도 릴레이 시스템은 성능을 향상하고 차량의 전기 시스템을 보호합니다.

전압 강하 최소화

전기는 전선을 통해 이동하면서 전압을 잃습니다. 전선이 길고 전류가 높을수록 이러한 손실이 증가합니다. 방화벽을 통해 배터리에서 대시 스위치로 전력을 공급하고 다시 공급하면 비효율적인 경로가 생성됩니다. 전압 강하는 조명이 최대 밝기에 도달하지 않음을 의미합니다. 릴레이는 배터리에서 액세서리까지 짧고 직접적인 경로를 생성하여 최대 전압 전달을 보장합니다.

배선 단순화 및 혼란 감소

구성 요소를 추가하는 동안 릴레이는 실제로 중요한 배선을 단순화합니다. 객실에는 작은-게이지 트리거 와이어 하나만 있으면 됩니다. 두껍고 무거운-현재 전선은 엔진 베이에 속한 - 위치에 유지됩니다.

배터리 및 발전기 보호

깨끗하고 효율적인 전원 경로는 액세서리가 저전압으로 인해 부담을 주지 않도록 보장합니다. 이는 발전기와 배터리의 불필요한 부하를 줄여 수명을 연장합니다.

올바른 릴레이를 선택하는 방법

스위치가 포함된 올바른 자동차 릴레이를 선택하는 것은 성공을 위해 매우 중요합니다. 사양은 제안이 아닙니다. - 안전한 작동을 위한 요구 사항입니다.

정보에 입각한 선택을 하면 실패할 과소평가된 부품을 구입하거나 불필요하게 비용이 많이 드는 과대평가된 부품을 구입하는 것을 방지할 수 있습니다.

확인해야 할 주요 사양

구매하기 전에 프로젝트 요구 사항에 대해 이러한 중요 사양을 검토하십시오.

전류량 등급:이것이 가장 중요합니다. 계전기 정격은 액세서리의 최대 전류 소모량을 초과해야 합니다. 전력량을 전압(180W ¼ 12V=15A)으로 나누어 소비량을 찾습니다. 안전 마진을 위해 20A 또는 30A와 같이 다음 단계에 적합한 릴레이를 선택하십시오.

전압:릴레이가 차량의 시스템 전압과 일치하는지 확인하십시오. 대부분의 자동차와 소형 트럭은 12V 시스템을 사용합니다. 대형-트럭은 24V를 사용할 수 있습니다.

코일 전압:이는 내부 전자석을 활성화하는 데 필요한 전압입니다. 자동차 용도의 경우 차량 시스템과 일치하도록 거의 항상 12V입니다.

내후성(IP 등급):엔진 베이나 습기에 노출된 곳에 장착하는 경우 내후성 등급이 필수적입니다. IP 등급은 보호 수준을 알려줍니다.

문의 양식:대부분의 액세서리 릴레이는 "상시 개방"(NO)입니다. 고전류 회로는 활성화될 때까지 연결이 끊어진 상태로 유지됩니다. NC(상시 닫힘) 릴레이는 이 애플리케이션에서 덜 일반적입니다.

사전{0}}배선 하네스와 DIY 비교

대부분의 DIY 사용자에게는 스위치가 포함된 사전 배선된 릴레이 하니스가 우수합니다.{0}}

이 키트에는 릴레이, 스위치, 인라인 퓨즈 홀더 및 사전 설치된 터미널이 있는 올바르게 측정된-전선이 포함됩니다.- 이는 추측을 없애고 시간을 절약하며 배선 오류를 대폭 줄여줍니다.

DIY 접근 방식은 고도로 맞춤화된 프로젝트나 릴레이를 복잡한 회로에 통합하는 숙련된 설치자에게 더 효과적입니다. 라이트 바 또는 경적과 같은 단일 액세서리의 경우 사전 배선된 하네스가 탁월한 가치와 안전성을 제공합니다.-

단계별-별-단계 설치 가이드

이제 우리는 이론을 실제로 적용합니다. 정확하고 안전에 중점을 둔- 설치는 전문적인 작업과 아마추어의 작업을 구분하는 요소입니다.

이 프로세스는 전선을 연결하는 것 이상입니다. 우리는 귀하 차량의 전기 시스템에 강력한 추가 기능을 구축하고 있습니다.

시작하기 전에: 안전 및 도구

준비가 전부입니다. 차량을 만지기 전에 도구를 모으고 안전-을 최우선으로 생각하세요.

안전기어:

안전 안경

기계공 장갑

필수 도구:

소켓/렌치 세트

와이어 스트리퍼

와이어 크림퍼(래칫 스타일 권장)

멀티미터

드릴 및 비트(장착용)

우편번호 및 와이어 직기

히트건(열-수축 단자용)

1단계: 배터리 분리

이는-자동차 전기 작업에 있어서 타협할 수 없는 규칙입니다.

렌치를 사용하여 음극(-) 배터리 단자 너트를 풉니다. 클램프를 제거하고 포스트에서 멀리 고정합니다. 이는 합선을 방지하고 운전자와 차량의 전자 장치를 보호합니다.

2단계: 구성 요소 레이아웃 계획

와이어를 드릴링하거나 절단하기 전에 계획을 세우십시오.

가능하면 배터리와 액세서리에 가까운 엔진 베이에 릴레이를 배치합니다. 이는 고전류 전선을 짧게 유지-합니다. 배기 매니폴드와 같은 극심한 열원에서 떨어진 평평하고 견고한 표면을 찾으십시오.

전선 경로를 계획합니다. 배터리에서 릴레이, 릴레이에서 액세서리까지, 방화벽을 통해 실내 스위치까지의 릴레이 경로를 시각화합니다. 전선을 통과시킬 기존 방화벽 고리를 찾으십시오.

3단계: 릴레이를 안전하게 장착

매달린 릴레이는 실패 지점이 됩니다. 단단히 장착하십시오.

대부분의 계전기에는 장착 탭이 있습니다. 내부 펜더나 방화벽과 같은 금속 표면에 고정하려면 셀프 태핑 나사나 볼트를 사용하세요.

열 방출에 중점을 둡니다. 릴레이는 부하가 걸릴 때 약간의 열을 발생시킵니다. 금속 장착 표면은 방열판 역할을 합니다. 위치에 공기 흐름이 있고 다른 구성 요소와 겹치지 않는지 확인하십시오.

4단계: 올바른 배선 기술

이것이 설치 핵심입니다. 4개의 기본 릴레이 핀을 연결하겠습니다. 사전{2}}배선 하네스는 색상 코딩을 사용하는 경우가 많지만 핀 기능을 이해하는 것이 여전히 중요합니다.

핀30: 높은-전류입력

이는 배터리의 양극 단자에 연결됩니다. 가능한 한 배터리에 가까운 인라인 퓨즈를 포함하십시오. 퓨즈는 데드 단락으로부터 보호합니다. 와이어 게이지와 일치하고 액세서리 최대 소비량보다 약간 높은 퓨즈 등급을 지정합니다.

핀87: 높음-전류산출

이는 릴레이에서 액세서리 양극 단자로 연결됩니다. 전압 강하를 최소화하려면 이 와이어를 최대한 짧게 유지하십시오.

핀86: 트리거

이는 객실 스위치 출력에 연결됩니다. 스위치를 켜면 이 전선을 통해 12V가 전송되어 릴레이가 활성화됩니다. 이것은 저-전류 제어선입니다.

핀85: 더 그라운드

이는 릴레이의 내부 코일에 대한 접지를 제공합니다. 깨끗하고 베어{1}}금속 섀시 접지에 연결합니다. 공장 접지점을 사용하거나 페인트를 샌딩하고 링 단자가 있는 셀프 태핑 나사를 사용하여 직접 만들 수도 있습니다.-

5단계: 단자 선택 및 압착

연결 품질은 회로 신뢰성을 결정합니다. 잘못된 압착은 실패합니다.

고품질의-절연 단자를 사용하세요. 엔진 베이 연결의 경우 내후성 밀봉을 위해 열{2}}수축 단자를 사용하는 것이 좋습니다.

압착할 때 도구에서 확실한 압박을 느껴야 합니다. 압착 후 와이어를 단단히 잡아 당깁니다. 당겨서는 안됩니다. 느슨한 압착은 열을 발생시키고 저항을 증가시키며 향후 고장을 보장합니다.

6단계: 통합 스위치 설치

스위치 배선을 릴레이 위치에서 객실로 배선합니다. 기존 방화벽 고리를 사용하여 날카로운 금속 모서리로부터 전선을 보호하십시오.

스위치에 대해 쉽게 액세스할 수 있는 대시보드 또는 콘솔 위치를 선택하십시오. 정확한 크기의 구멍을 뚫고 스위치를 장착합니다.

스위치 다이어그램에 따라 와이어를 연결하십시오. 일반적으로 전선 하나는 12V 입력(종종 점화-스위치 퓨즈 박스 소스에서)을 제공하고, 하나는 릴레이 핀 86에 출력하며, 다른 하나는 스위치 표시등을 접지합니다.

7단계: 최종 확인 및 다시 연결

배터리를 다시 연결하기 전에 최종 육안 검사를 수행하십시오. 모든 연결이 단단히 고정되어 있는지, 전선이 끼이거나 날카로운 모서리에 닿는 부분이 없는지, 모든 배선이 지퍼 타이로 고정되고 전선 직기로 보호되어 있는지 확인하십시오.

멀티미터를 사용하여 연속성과 단락을 확인하십시오. 배터리가 분리된 상태에서 핀 85와 섀시 접지 사이의 연속성을 확인하십시오. 그런 다음 핀 30과 섀시 접지 사이에 연속성이 있는지 확인하세요. - 연속성이 없어야 합니다.

확신이 들면 음극 배터리 단자를 다시 연결하고 클램프를 조입니다. 스위치를 테스트하십시오. 릴레이가 활성화될 때 릴레이에서 희미한 "딸깍" 소리가 들리고 액세서리의 전원이 켜집니다.

전문가-팁: 흔히 저지르는 실수

소형 와이어 사용:전류 소모에 비해 와이어 게이지가 너무 작으면 화재 위험이 발생합니다. 항상 와이어 게이지 차트를 참조하십시오.

불량한 접지 연결:녹슬거나 칠해진 표면은 끔찍한 토양이 됩니다. 이로 인해 대부분의 전기적 문제가 발생합니다. 항상 깨끗하고 베어메탈에 연결하십시오.

퓨즈를 잊어버린 경우:주 전원선 퓨즈(핀 30)는 선택 사항이 아닙니다. 치명적인 단락으로부터 차량 전체를 보호합니다.

사전 유지 관리 및 문제 해결

귀하의 책임은 설치 후에도 계속됩니다. 견고한 전기 시스템을 수년간 안전하고 안정적으로 유지하려면 주기적인 점검이 필요합니다.

부식, 진동 및 열 공격 전기 연결. 간단한 검사 루틴을 통해 문제가 발생하기 전에 문제를 찾아낼 수 있습니다.

오프로드 차량의 경우{0}}진동이 심하거나 물을 건너는 여행 후에는 모든 고전류 연결을 확인하세요.{1}} 빠른 육안 점검과 전기 접촉 클리너 스프레이로 트레일-측 고장을 방지합니다.

6개월 전기 건강 검진

정기적인 차량 유지 관리에 이 체크리스트를 포함시키십시오.

육안 검사:후드를 열고 릴레이, 퓨즈 홀더 및 배선을 검사하십시오. 과열을 나타내는 플라스틱 변색을 찾으십시오. 전선이 마모되었거나 절연체가 갈라졌는지 확인하십시오. 단자, 특히 배터리 연결부에 녹색 또는 흰색 부식이 있는지 검사하십시오.

전압 및 전류 안정성:전압 강하를 확인하려면 액세서리를 켜십시오. 멀티미터를 DC 볼트로 설정하십시오. 양극 프로브를 배터리 양극 단자에 배치하고 음극 프로브를 릴레이 핀 30에 배치합니다. 0V에 가깝게 판독되어야 합니다. 0.5V 이상의 판독값은 배터리와 릴레이 사이의 연결 상태가 좋지 않거나 와이어가 부식되었음을 나타냅니다. 핀 87과 액세서리 양극 단자 사이에서 반복합니다.

청소:부식이 발견되면 먼저 배터리를 분리하세요. 와이어 브러시를 사용하여 단자를 밝은 금속으로 청소하십시오. 청소 후에는 향후 부식을 방지하기 위해 얇은 유전체 그리스 층을 바르십시오. 압축 공기를 사용하여 릴레이 및 방열판 주변의 먼지나 잔해물을 불어냅니다.

보안 검사:압착이 안전하게 유지되도록 터미널의 각 와이어를 부드럽게 잡아당깁니다. 릴레이 장착 나사가 단단히 조여져 있고 케이블 타이가 배선을 단단히 고정하고 있는지 확인하십시오.

일반적인 릴레이 문제 해결

액세서리가 작동을 멈추면 릴레이가 일반적인 용의자입니다. 이 표는 문제를 진단하는 데 도움이 됩니다.

결론: 열정에 힘을 실어주세요

기본 릴레이 원칙부터 전문적인 설치 세부 사항 및 사전 유지 관리까지 진행해 봤습니다. 이제 고전력 액세서리용 스위치와 함께 자동차 계전기를 사용하는 '방법'과 중요한 '이유'를 모두 이해하셨습니다. 이는 전기적 개조 시 안전을 보장하고 성능을 최대화하며 신뢰성을 보장하는 확실한 방법입니다.

이 지침을 따르면 단순히 부품을 추가하는 것이 아닙니다. 당신은 신중하게 솔루션을 엔지니어링하고 있습니다. 품질과 안전에 대한 이러한 약속은 단순한 애호가와 진정한 애호가를 구분합니다. 이러한 지식을 통해 귀하는 자신 있게 열정을 펼칠 수 있는 완벽한 준비를 갖추게 됩니다. 전문가 수준의 기술과 정확성으로-다음 프로젝트를 진행하세요.
